Dieser Artikel ist durch Zaun-Nagel patentrechtlich geschützt.
Für Rundpfosten mit einem aussen Ø von 34 mm oder für einen aussen Ø von 38 mm.

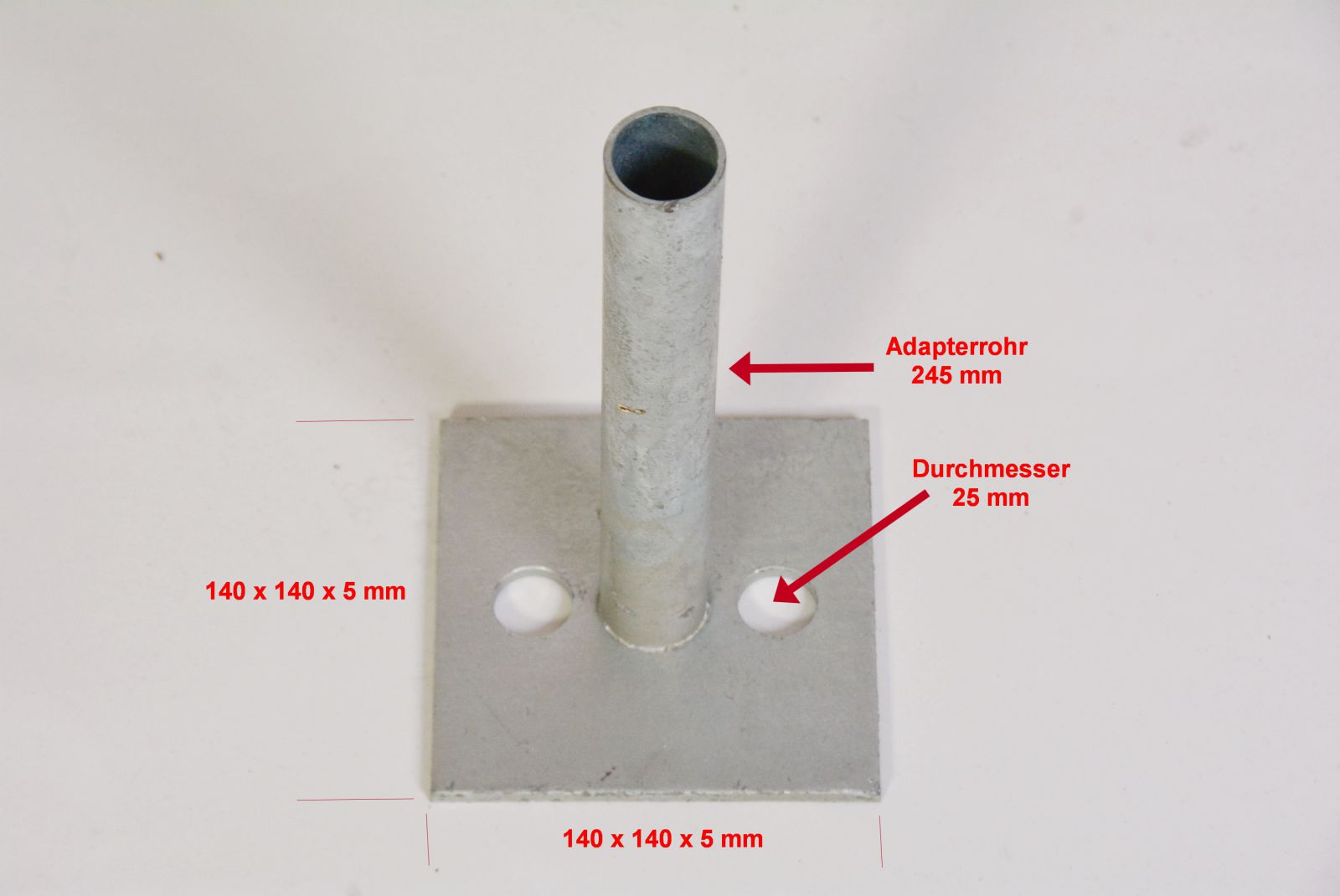

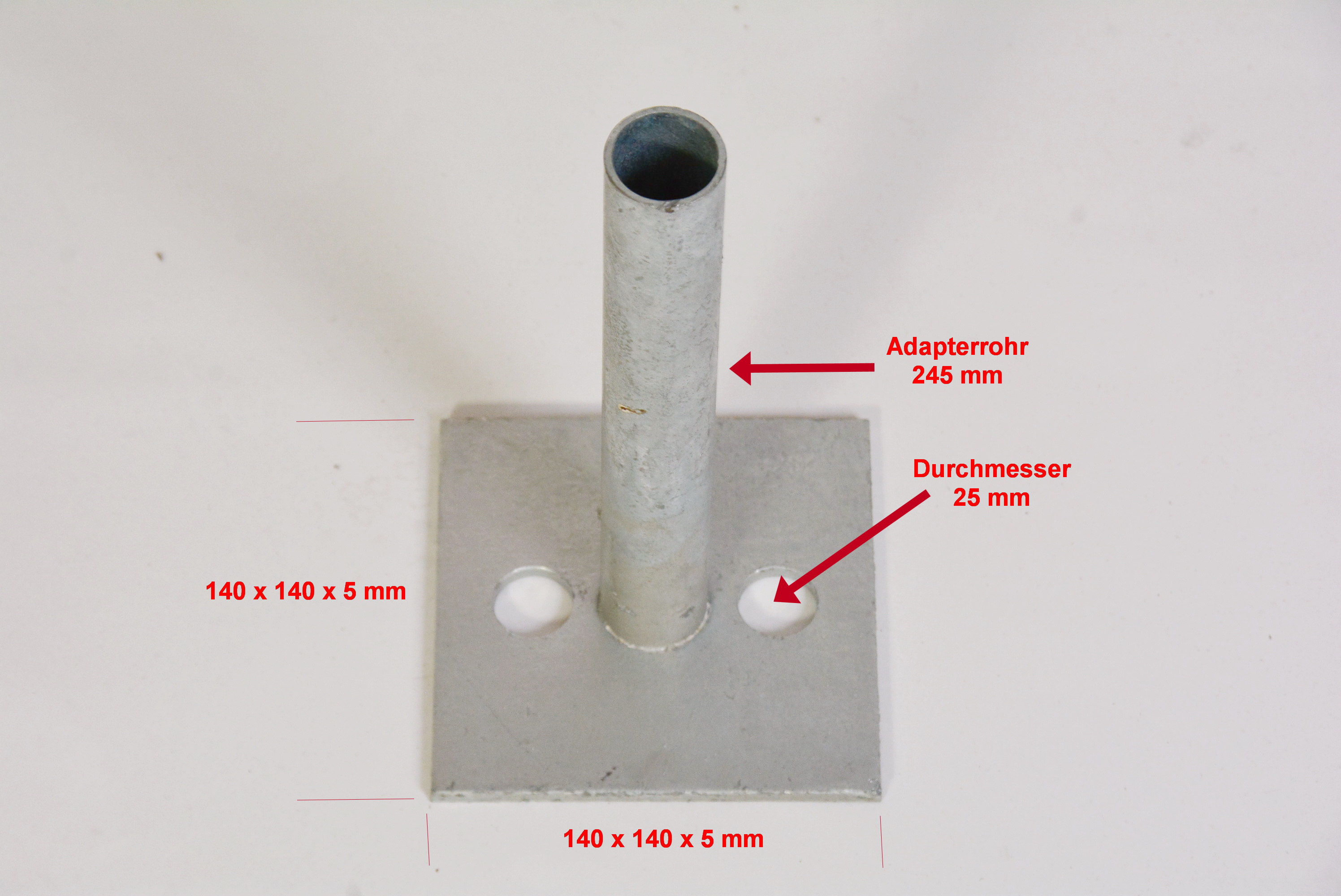

Die Adapter sind so gefertigt, dass die Pfosten über das Adapterrohr Ø ca. 30 mm gesteckt werden. Das Rohr hat eine Wandstärke von ca. 2,5 mm, die Grundplatte ist ca. 5 mm stark in 140 x 140 mm mit zwei Bohrungen von ca. 25 mm Ø. Wenn die Schrauben eingedübelt sind, lässt sich die Platte rundum in alle Richtungen ca. 10 mm verschieben.
Zur Montage müssen die Pfosten bauseitig auf die genaue Länge gekürzt werden, wie die Längen schnell und einfach ermittelt werden, entnehmen Sie bitte unserer Montageanleitung. Die Rohre sind von unten eingeschweißt (verdeckt geschweißt), dadurch steht der Pfosten plan auf der Grundplatte. Das Adapterrohr ist ca. 250 mm lang, zur Montage muss der untere Drahthalter vom Pfosten entfernt und dann, bei aufgesetztem Pfosten wieder neu eingebohrt werden. Das Material ist feuerverzinkt.
Bei feuerverzinktem Material bleiben Zinkrückstände am Material haften, dies sind Zinkpickel aus reinem Zink. Diese Zinkrückstände
können, wenn sie stören sollten ganz einfach mit einer Feile oder mit einer Flex abgeschliffen werden. Wenn die Fläche plan ist, dann
bleibt immer noch die untere Zinkschicht auf dem Material bestehen. Zinkpickel sind kein Reklamationsgrund.

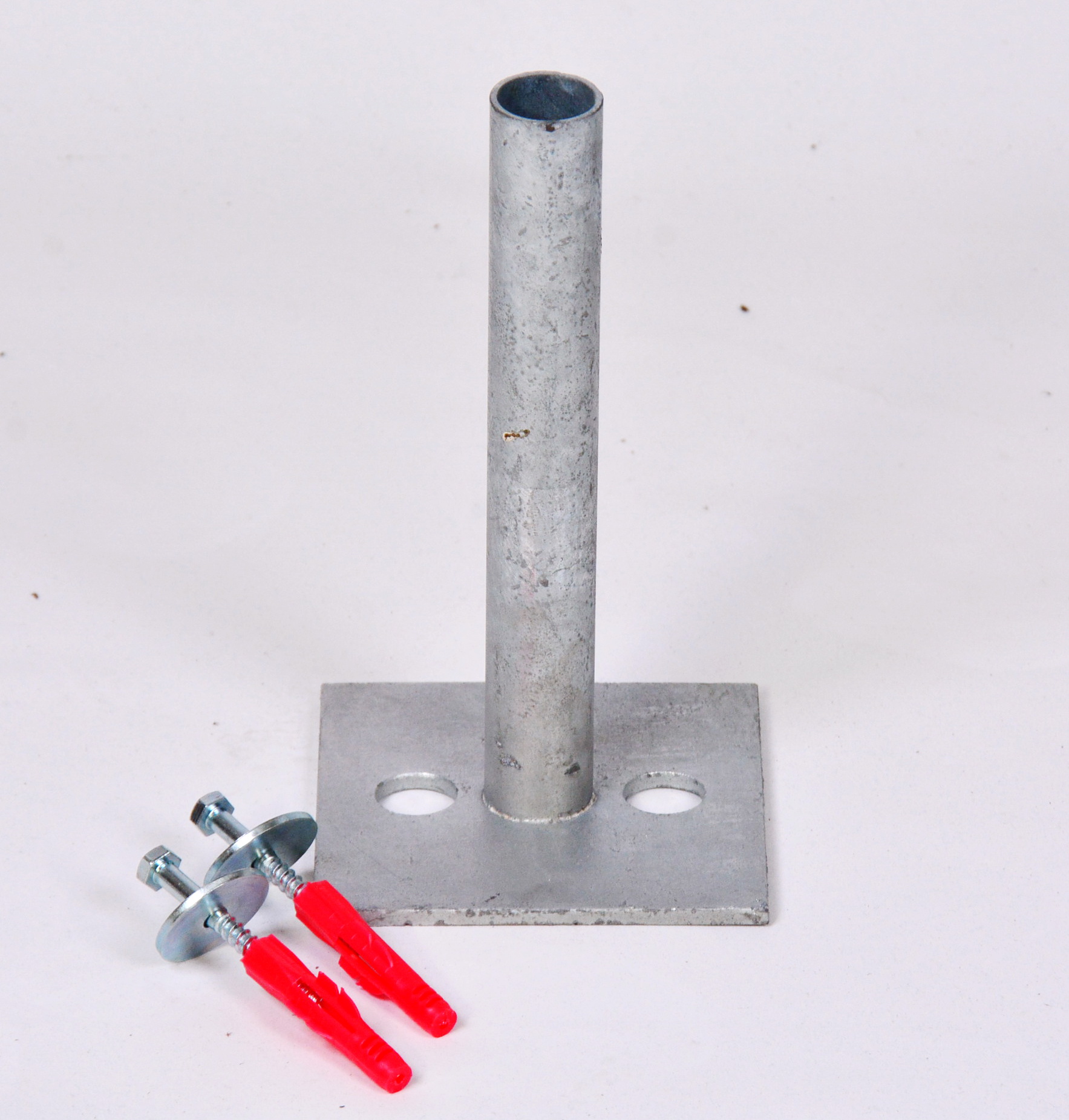

Mithilfe der Bodenplatte können Rundpfosten zum Maschendrahtzaun auf Betonuntergründen aufgeschraubt werden und exakt passend ausgerichtet werden.
Der Pfosten wird auf den Adapter der Bodenplatte aufgesteckt. Das Adapterrohr passt sehr genau in das entsprechende Pfostenrohr, ggf. müssen kleine Zinkreste am Adapter entfernt werden. Durch die Feuerverzinkung bleiben immer kleine Zinkrückstände am Material haften.
Kontrollieren Sie bitte vor dem Kauf die Maße von den Pfosten, die Sie montieren wollen.
Bodenplatte für Pfosten Ø 34 mm = Pfosten aussen Ø 34 mm = innen Ø 30 mm
Bodenplatte für Pfosten Ø 38 mm = Pfosten aussen Ø 38 mm = innen Ø 34 mm
Unsere Bodenplatten werden von unten geschweißt. So befindet sich auch die Schweißwulst an der Unterseite der Platte und der Pfosten kann bis zur Bodenplatte heruntergeschoben werden.
Der angegebene Durchmesser bezieht sich auf den Außendurchmesser des Rundpfostens, der auf diese Bodenplatte passt. Da der Pfosten auf den Schaft aufgesteckt wird, ist der Adapter entsprechend dünner (ca. 4 mm).
Bitte wählen Sie oben Ihren gewünschten Durchmesser (entsprechend des Durchmessers des Pfostens, den Sie mit der Bodenplatte montieren möchten) aus.
